一、什么是電流互感器變比

電流互感器的作用就是把大電流轉換為小電流方便測量或用于電度計量。變比對于一個互感器來說是一個固定值比如200/5的互感器就是當一次流過200安培的電流時在其2次側會感應出5安培電流。當當一次流過100安培的電流時在其2次側會感應出2.5安電流。

　　電流互感器一次額定電流I1n和二次額定電流I2n之比，稱為電流互感器的額定變流比，Ki=I1n/I2n≈N2/N1。

　　公式中，N1和N2為電流互感器一次繞組和二次繞組的匝數。

　　電流互感器一次側額定電流標準比（如20.30、40、50、75.100、150(A）、2Xa/C）等多種規格，二次側額定電流通常為1A或5A。其中2Xa/C表示同一臺產品有兩種電流比，通過改變產品頂部儲油柜外的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2Xa/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

　　二、電流互感器變比選擇不合理有什么危害

　　在 實際工作中電能計量裝置常常出現電流互感器(以下簡稱TA)和電能表選用不當、聯用不妥的現象,給供電企業造成很大損失。特別在農村用電中 ,存在問題更為普遍。由于TA過載、輕載帶有一定的隱蔽性,在進行追補電量時無法求證一個更正系數,因此必須合理配置TA,加強用電負荷的監督檢查,減少電量損失。

　　電流互感器變比選小的危害：這種狀況僅發生在電工對實際負荷調查不清，或用電戶增加了用電負荷的時候。曾有書上介紹TA最大工作電流可達其一次額定電流值的180％，這與DL／T448―2000規程規定不符。TA長時間過負荷運行也會增大誤差，并且鐵心和二次線圈會過熱使絕緣老化。所以，工作人員應經常測試實際負荷，及時調整TA變比。

　　電流互感器變比選大的危害：在實際工作中常發生。當用電處在輕負荷時，實際負荷電流將低于TA的一次額定電流的30％，特別當負載電流低到標定電流值的10％及以下時，比差增加，并且是負誤差。所以，為了避免TA長期運行在低值區間，對于農村負荷或變化較大的負荷，宜選用高于60％額定值，只要最大負荷電流不超過額定值的120％即可。

　　用電檢查人員應經常測試實際負荷,及時調整TA變比。

　　電流互感器變比計算公式
有種簡單的方法就是看電流互感器的上端或者下端的空氣開關，空氣開關的電流就是電流互感器的一次電流，比如空氣開關的電流是300A，那么電流互感器的變比就是300A/5A或者300A/1A.

　　三、電流互感器變比怎么合理選擇

　　1 有關計量設備配置要求

　　在 DL/T448—2000《電能計量裝置技術管理規

　　程 》和DL/T5137—2001《電測量及電能計量裝置設計技術規程》里,有關TA的使用要求大致有如下幾

　　條 :

　　( 1)低壓供電,負荷電流為50A及以下時,宜采用直接接入式電能表;負荷電流為50A以上時,

　　宜采用經TA接入式的接線方式。

　　( 2)對三相三線制接線的電能計量裝置,其2

　　臺 TA二次繞組與電能表之間宜采用四線連接。對三相四線制連接的電能計量裝置,其3臺TA二次繞組與電能表之間宜采用六線連接。

　　( 3)各類電能計量裝置應配置的電能表、互感器的準確度等級不應低于表1所示值。

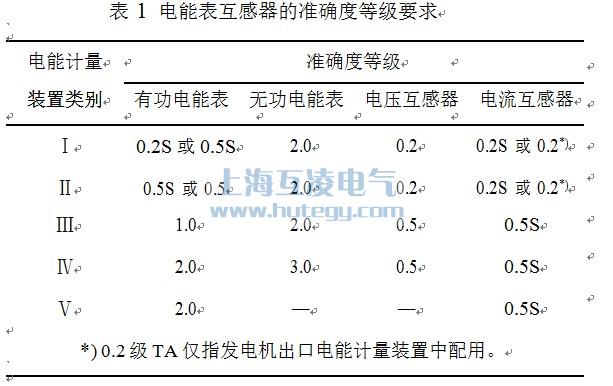

　　表 1電能表互感器的準確度等級要求

　　( 4)互感器二次回路的連接導線應采用銅質單芯絕緣線。對電流二次回路,連接導線截面積應按

　　TA的額定二次負荷計算確定,至少應不小于4mm2。

　　( 5)TA額定一次電流的確定,應保證其在正常運行中的實際負荷電流達到額定值的60%左右,至少應不小于30%。

　　( 6)經TA接入的電能表,其標定電流宜不超過TA額定二次電流的30%,其額定最大電流應為TA額定二次電流的120%左右。直接接入式電能表的

　　標定電流應按正常運行負荷電流的30%左右進行選擇。

　　2 TA變比采用過小的不利影響2.1變比過小對TA本體的影響

　　當 負載電流為TA額定電流的5%至165%時(TA規程規定:檢定負載點選擇的是額定電流的

　　5%、20%、100%、120%),型號為LCZ-35-100/5TA

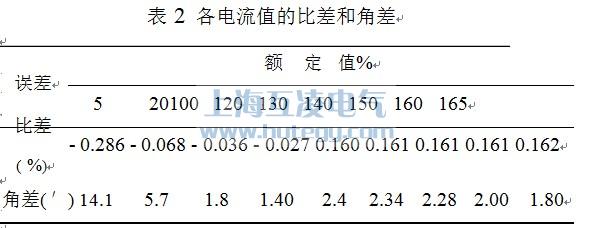

　　典型誤差(比差和角差)情況如表2所示。

　　從測試數據可以看出:負載電流在額定電流的120%以內,負載電流越大,TA誤差越小;當負載電流在額定電流的120%～165%之間時,隨著負載電流

　　增大,TA誤差增大,但在允許范圍內逐漸趨于平衡。這是因?yàn)樵谠O(shè)計TA時,決定TA過載能力的飽和倍

　　數一般最小為額定電流2～3倍;隨著TA制造技術的越來越成熟和先進,有的TA能短時承受幾十倍的額定電流。

　　2.2 TA變比過小對電能表的影響

　　TA過載時,在一定范圍不會飽和,其二次電流會成比例地增大,與之配套的電能表也會過載。

　　負載電流選擇為電能表標定電流Ib的10%～533%(JJG596-1999規程規定,功率因數為1.0時,

　　檢定點為標定電流的10%、50%、100%、400%),型號為DSSD331,電壓3×100V,電流3×1.5(6)A,準確度級別為1.0級電能表的典型誤差如表3如示。

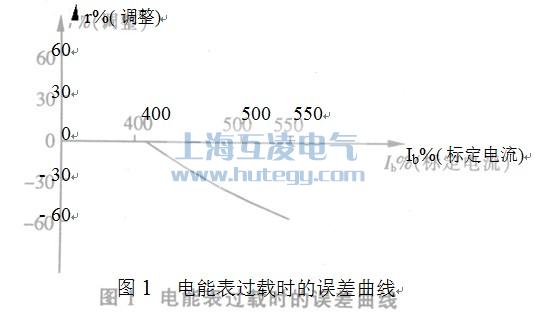

　　圖1 電能表過載時的誤差曲線

　　由此可知, 在實際電流大于電能表最大額定電

　　流 Imax時,由于電能表有一定的過載能力而不會燒毀,但電能表的負誤差較大,并隨著過載電流的增加,負誤差也越來越大,即電能表越來越偏慢。

　　例如某供電公司35kV高供高計用戶,計量電

　　流 互感器型號為LCZ-35-100/5,電能表型號為

　　DSS331、3×100V、3×1.5(6)A。2006年6月高峰負荷時電流達到162A,嚴重超過電流互感器額定電流,導致100m線路線損率高達19.6%。

　　3 TA的變比采用過大的不利影響3.1讀數誤差增大

　　對機械式電能表而言,其末位讀數在轉動式字輪上,可準確讀到小數點后第一位,小數點后第二位因刻度線相距較小,電能表安裝位置高低不一,抄表員讀數時視線很難與刻度盤保持水平,加上人為的原因,小數點后第二位讀數一般不準確,這就帶來了較大的讀數誤差。

　　3.2 小負荷時電能表計量誤差大

　　由于變比選的過大, 負荷電流不足以達到電能

　　表的啟動電流,那么,此時的電量將會漏計。電能表

　　應工作在50%～100%標定電流范圍內,誤差才小。當它工作在30%標定電流以下,誤差變化很大。特別是工作在標定電流10%以下時,因電能表的補償裝置調整限制,不能保證其準確度,超出允許范圍的負誤差更大。電能表經常在1/3標定電流值以下運行的,屬于不合理的計量方式,應予改正。

　　3.3 小負荷時TA計量誤差大

　　TA變比選得過大,在實際工作中常發生。當用

　　電處在輕負荷時,實際負荷電流將低于TA的一次額定電流的30%,特別當負載電流低到額定電流值

　　的 10%及以下時,比差增加,并且是負誤差。所以,為了避免TA長期運行在低值區間,對于農村負荷或變化較大的負荷,宜選用高于60%額定值,只要最大負荷電流不超過額定值的120%即可。

　　3.4 不便于電能表現場檢驗

　　按有關規程規定, 當通入標準電能表的電流值

　　低于其標定電流的20%,或負載電流低于被檢電能表標定電流值的10%時,不宜進行誤差測定。

　　4 典型案例

　　某清潔用品公司變壓器容量為200kVA,10kV

　　高供低計TA變比為300/5,電能表為DTSD331型,

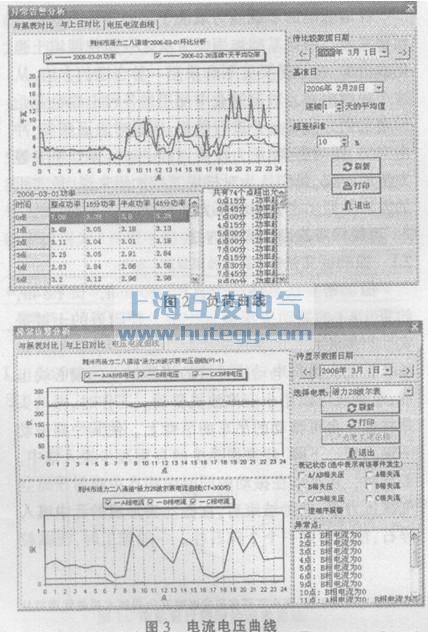

　　電流規格是3×1.5(6)A,準確度級別:1.0級。圖2和圖3是用電管理現場系統顯示的負荷曲線和電流、

　　電壓曲線。

　　狀土中并不需要這些碎石柱,但對桿塔基礎來說,增加的碎石可以改善土壤的組成,使其密實度增加。這些石柱的布置模式視桿塔增加的荷載以及原土壤的比重和密實后的土壤比重經計算而確定。

　　2.2 壓力注漿法

　　壓力注漿法按照規定的模式,首先將一個個直徑150mm,長度與基礎埋深相同的套管打入土中,然后通過這些套管的下部排漿口向土中壓入水泥和

　　粉煤灰配制的水泥漿,使其擠入管底四周的土中,并穿透到回填土的空隙中。操作的過程是先依次向各

　　管中泵入水泥漿,然后逐漸增加壓力,直到水泥漿從相鄰的管中溢出為止。加壓時,鋼管的上端要用能脹開的塞子進行密封,以使水泥漿能深度滲入土中。注漿后3~4h就可拔出套管,水泥漿留在土中。

　　壓力注漿所需要的施工機械是輕型和可移動的。注漿效果取決于套管外壁和土壤間的密實程度。并與回填土的狀況有關。

　　3 對基礎加固方法的評價

　　用振實法和壓漿法, 基礎加固后回填土密實程

　　度的改善與回填土的土質類型和施工時的夯實程度

　　有關。從理論上講:無論使用振實法和壓漿法,一般都可使典型的桿塔基礎的實際抗拔能力增加30~60%。在松的回填土中改善效果較好。由于靠近地表

　　處的回填土的致密化,因此基礎承受橫向力的能力也會有所提高。

　　以上2種基礎加固方法, 適用于各種不同的土

　　質條件、基礎深度以及不同程度的基礎加固。它們可

　　以靈活運用。例如,回填碎石柱可用干的,壓緊的混

　　凝土或精選的石塊代替,以增加柱的承載能力,又如振實法可以和壓漿法一起使用,以產生高度密實的

　　回填土,并在基礎底板面上形成水泥板塊。采用這種方法時,在注漿管被打入地下時,回填土振動密實可以改善注漿管與回填土間的密封,從而可以使用較

　　高的注漿壓力,使其在基礎底板水平面上形成水泥柱塊。

　　經現場核實,排除該用戶竊電的可能,我們從系統中得出如下信息:

　　( 1)TA二次A相電流0.1A,TA二次B相電流

　　為 0A,TA二次C相電流最大時僅為1A。

　　( 2)日最大功率為16kW左右,察看該用戶近一年來的用電情況,負荷一直偏小,最大時的負荷僅

　　有 39kW。

　　( 3)三相負荷極不平衡。

　　顯然,TA變比選擇過大是影響計量準確的主要

　　方面,TA與電能表的誤差均超標。我們將此情況反

　　饋給轄區供電營業所, 遂決定將變比300/5更換為

　　75/5的TA,并要求用戶將三相負荷調節平衡。供電公司要求各供電所以此為典型,舉一反三,發現TA長期“大馬拉小車”的用戶后,立即整改,確保電量顆粒歸倉、不要跑冒滴漏。
